350KHz工作頻率，同系列1-3A車充IC方案，CX8508 CX8509  CX8505

1-1.8A方案（CX8508)

CX8508 是一款單芯片同步降壓穩壓器，內置MOS,在輸入電壓4.75v-25v范圍，最大可達到1.8A電流，采用的電流控制模式有快的瞬間響應和不間斷的過流檢測，具有軟啟動過溫保護，在待機模式下電流僅為1 μA，

1.8A-2.1A方案（CX8509)

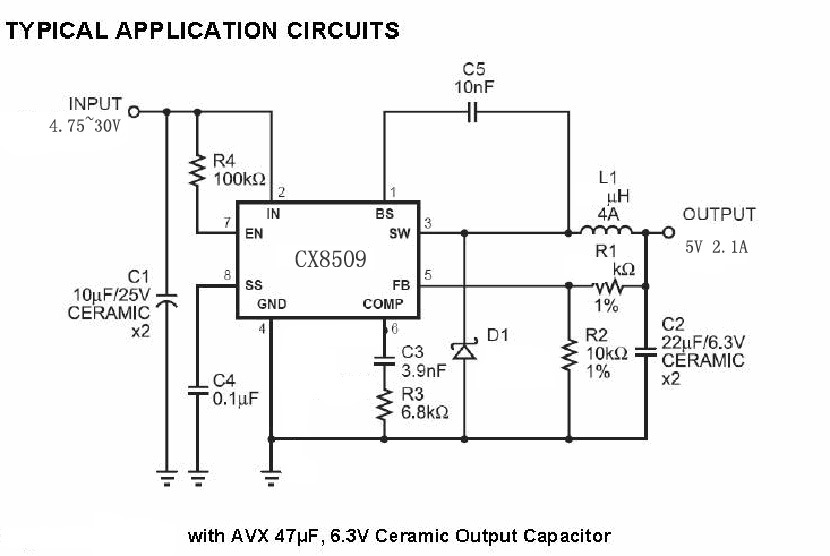

CX8509是一款單芯片的同步降壓穩壓器。在輸入電壓范圍內可提供持續的2.1A負載電流，采用的電流控制模式有快的瞬態響應和不間斷的過流檢測，具有軟啟動、低壓保護、過溫保護、過流保護等功能，在待機模式下電流僅為0.3μA。

2.4A-3A方案（CX8505)

CX8505是一款單芯片的同步降壓穩壓器。在輸入電壓范圍內可提供持續的3A負載電流，采用的電流控制模式有快的瞬態響應和不間斷的過流檢測，具有軟啟動、低壓保護、過溫保護、過流保護等功能，在待機模式下電流僅為0.3μA。

100KHz工作頻率，同系列1.5-3A過認證車充IC方案，CX8502 CX8503  CX8512

1.5-2.1A過認證車充方案（CX8502)

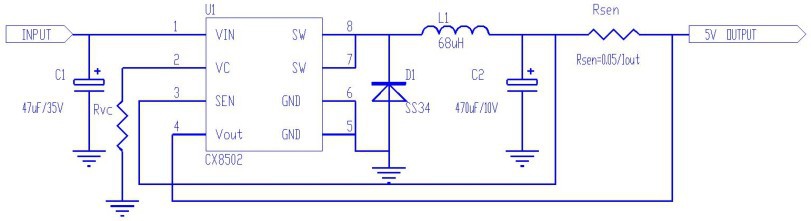

CX8502是一顆車載充電器芯片，采用SOP8封裝，內置MOS，輸入范圍10V～40V（典型為12V、24V），輸出為5V，最大輸出電流為2.4A/1A（具體值由檢流電阻Rsen決定）。在負載很重時（Iload需求>2A/1A），實現恒流功能（CC），Iload實際=2A/1A，設計精度8%；在負載較輕時（Iload<2a 1a='' span=''>），實現恒壓功能（CV），Vo=5V，設計精度3%。并帶有OTP、OVP、OCP、短路保護、cable補償，提供輕載工作模式。

2.4A-3A過認證車充方案（CX8503)

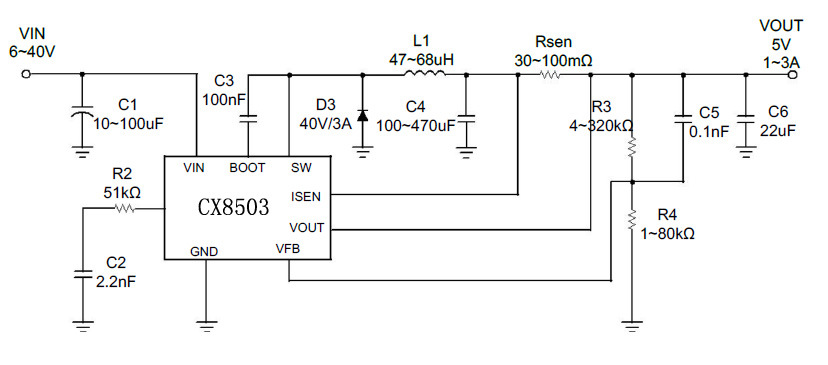

CX8503是一款寬輸入電壓，工作在恒定輸出電壓模式或恒定輸出電流模式的高效率恒流恒壓轉換器。CX8503提供低脈動功率，高效率，和良好的瞬態特性。PWM控制電路占空比0%-90%。CX8503內置過流保護和短路保護外，它還可以通過一個電阻設置。外部補償系統很穩定，可試用低ESR輸出電容器。

2.1A-2.4A方案（CX8512)

CX8512是一個寬輸入電壓范圍的DC/DC降壓芯片，可以提供CV(恒定輸出電壓)或者CC(恒定輸出電流)兩種工作模式。CX8512可以提供高達2.4A的輸出電流，200 kHz的開關頻率，滿足EES EMI設計的需求。CX8512具有精準的限流功能，不需要使用昂貴的限流傳感器和高精密電阻，使它成為帯限流功能充電器方案的首選。消除不必要的功率損耗，比傳統的開關電源芯片效率更高。具有限流功能，過溫保護、過流保護功能。采購SOP-8封裝，只需要較少的外圍元器件。

100KHz工作頻率，外置MOS

4.2A外掛MOS過認證車充方案（CX8507)

CX8507是一款PWM同步整流，驅動N溝道MOSFET 的控制器。CX8507是一款DC-DC降壓芯片，用在筆記本電腦里的芯片或RAM。CX8507提供良好的瞬態響應和準確的直流電壓輸出在PFM或PWM模式下。在脈沖頻率模式（PFM）下提供過輕到重負載，負載調制的開關頻率的效率非常高。轉換器工作在PWM模式下幾乎恒定頻率，低噪聲的要求。
