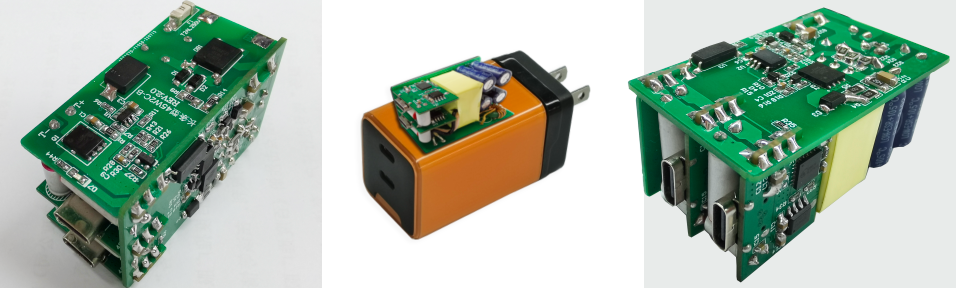

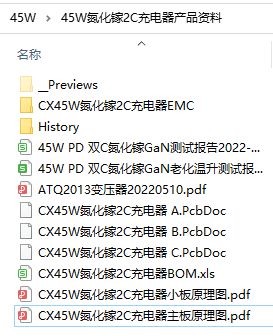

誠芯微科技雙C口45W氮化鎵快充方案來襲！其主控芯片采用CX1342、同步整流芯片采用CX7601；協議部分搭配CX2935快充芯片構成了整套高性能、高性價比整體解決方案。全套方案由誠芯微CX電源芯片原廠自主開發、設計，低溫升、高效率PD快充方案助力產品量產面市。提供45W高密度氮化鎵快充參考設計/45W氮化鎵PD方案開發。

具體參數：

輸入：100-240V 50/60HZ  1A(MAX)

任意C口輸出： 5V3A   9V3A   12V3A   15V3A    20V2.25A

雙C口輸出 ：C1+C2   5V3A  9V2.22A  12V1.67A

  誠芯微科技雙C口45W氮化鎵快充方案，由CX1342+CX7601+CX2935組合的全套45W2C口 PD氮化鎵充電解決方案。其中，

CX1342是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能。主要應用于33W-100W以內PD快充電源應用?？芍С諫aN功率管驅動；CX7601是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。同步整流MOS采用CX010N06，這是一顆耐壓100V的NMOS，導阻6mΩ，采用DFN5*6封裝。

  用于降壓輸出的電源芯片采用（電源+協議集成芯片)CX2935，CX2935是一款集成同步開關的降壓轉換器，支持多種輸出快充協議、支持 USB Type-C 和 PD 等多種快充協議，包括 USB Type-C 和 PD 協議，高通 QC2.0/3.0/3.0+，華為 FCP/SCP/HVSCP，VOOC 2.0/4.0 協議，聯發科 PE，三星 AFC，USB BC1.2 DCP 以及Apple 2.4A 充電規范，為車載充電器、各種快充適配器、智能排插等供電設備提供完整的解決方案。

  45W雙C口PD氮化鎵快充整體解決方案支持45W快充輸出，單口均支持45W輸出，可為筆記本電腦充電，雙口輸出支持功率自動分配，總輸出功率為45W?？傊撎追桨赶喈斁?、可有效幫助工程師縮短充電器設計時間，避免設計中出現各個廠商產品不適配的問題，并加快產品上市速度。

  45W雙C口PD氮化鎵快充還有另外一組方案組合為：

CX1342+CX7601+【CX8576+CX2965C】*2+100V MOS  該套方案較于上套方案散熱效果好些，具體方案選型可自行綜合評估亦可咨詢我司FAE工程師進行方案推薦。
