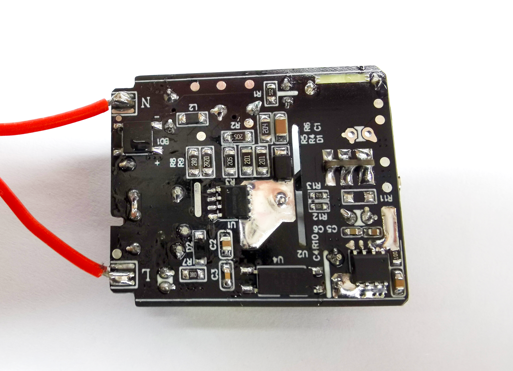

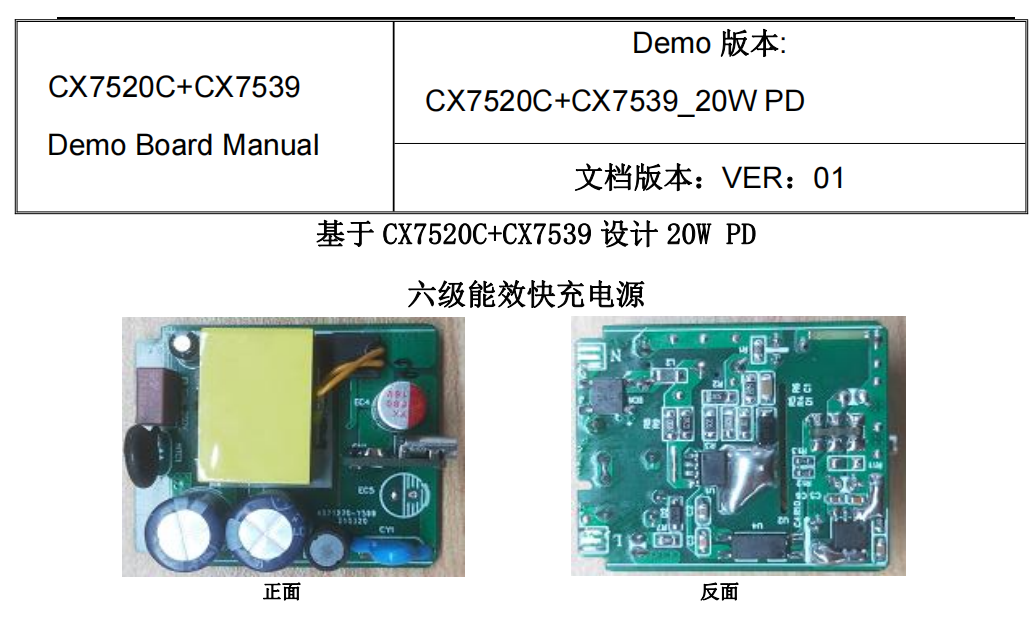

高性?xún)r(jià)比20W PD方案開發，CX7527/CX7520C+CX7539+CX2919C套片方案組合，提供Demo板測試與樣品申領。

采用精簡外圍設計，小體積，內置MOS管，高集成，是市面上一套不可多得的20W PD快充方案。

主控電源采用CX7527，該芯片具有如下特點：

全電壓范圍（90Vac-265Vac）輸入時待機功耗小于75mW

內置軟啟動功能

內置線電壓補償（OCP）

改善電磁干擾的智能抖頻技術

滿載固定65KHz開關頻率

內置同步斜坡補償

超低啟動電流

高雜訊抗干擾能力

多模式控制

精確的過載保護功能

逐周期過流保護功能

VDD過壓保護，欠壓鎖定保護（UVLO）

無音頻噪聲等。

同步整流芯片采用CX7539，這是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。

CX7539可支持高達150kHz的開關頻率應用,并且支持CCM/QR/DCM等開關電源工作模式應用，其極低導通壓降 產生的損耗遠小于肖特基二極管的導通損耗，極大 提高了系統的轉換效率，大幅降低了整流器件的溫度。

CX7539是一款內置高壓 NMOSFET 同步整流開關，且具有極低的內阻，可提供系統高達4A以上的應用輸出；IC 通過檢測集成 MOSFET 的源漏電壓來決定其開關狀態，能夠兼容連續模式、非連續和準諧振工作模式的反激轉換器。

CX7539采用特有VDD供電技術，可以保證在原邊控制系統恒流和恒壓兩種工作狀態下，芯片都不會欠壓工作。

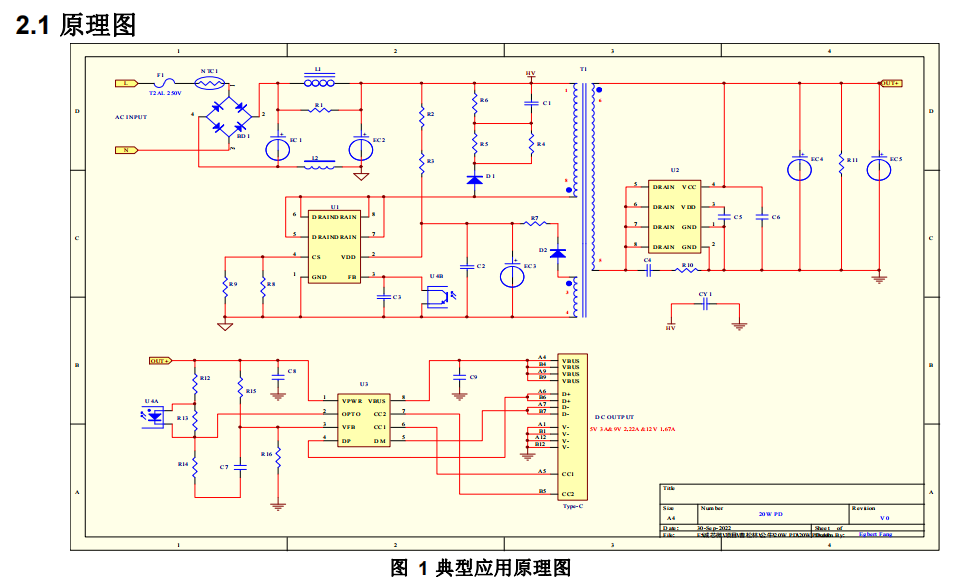

該套方案主要特性：

1、輸入電壓范圍 90VAC~264VAC

2、輸入待機功耗低于 75mW @230VAC

3、輸出總功率為 20W 單 C 口（5VDC/3.0A、9VDC/2.22A、12VDC/1.67A）

4、輸出紋波小于 200mV

5、具有輸出過流保護、短路保護、過溫保護等功能

6、符合“DOE&COC”6 級能效標準

7、通過 EN55032 Class B & FCC Class B 的 EMI 測試標準

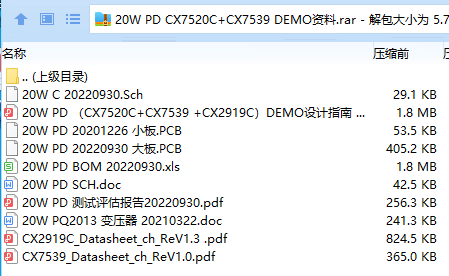

高性?xún)r(jià)比20W PD方案開發，全套方案設計資料獲取：18129823814劉,S
