誠芯微30W氮化鎵PD快充具有高效率、低溫升、小體積、大能量集多種優勢于一身，該款“小冰塊”方案一經推出、倍受市場青睞，已實現批量出貨。

“小冰塊”30W氮化鎵PD快充 方案簡介：

輸入電壓范圍：90—264 Vac

輸出電壓范圍：5-20V（5V3A、9V3A、15V2A、20V1.5A）

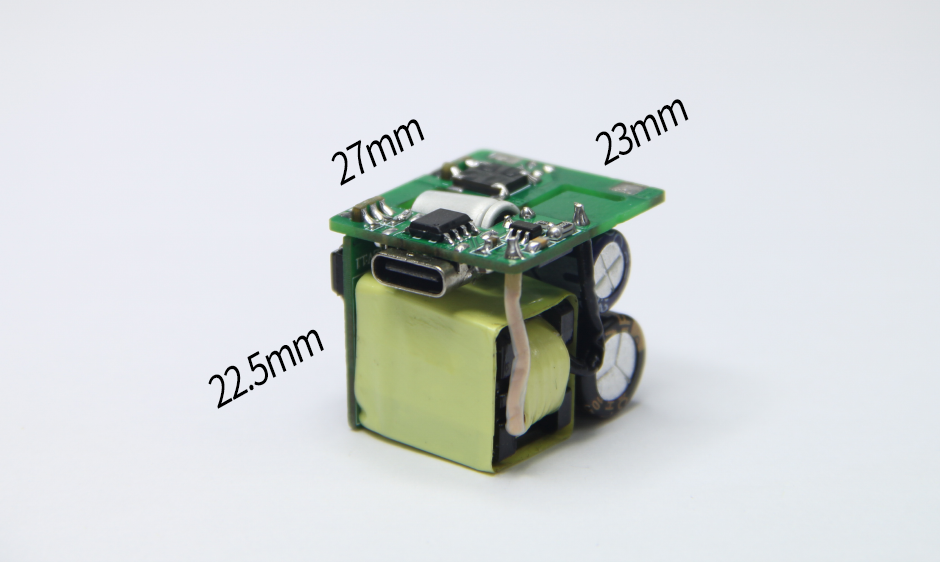

尺寸：27*23*22.5mm

功率密度：2.14W/cm3

最高效率：93%

方案組合：CE65E300DNY（GaN）+CX7170Q（電源主控 IC）+CX7601（同步整流）+CX2965C（協議）

PPS：3.3-11V3A、3.3-16V2A

這款30W氮化鎵快充方案采用方塊造型，板端功率密度達到了2.14W/cm，具有很高的功率密度。初級主控芯片選用CX7170Q，該芯片支持外驅GaN 200KHz，專為30W氮化鎵充電器設計。其同步整流芯片采用CX7601，該芯片可支持高達150kHz的開關頻率應用,且支持CCM/QR/DCM等開關電源工作模式應用。

30W單口氮化鎵PD快充采用CE65E300DNY氮化鎵器件，PQFN5*6封裝超小體積。采用CX7170Q+CX7601+CX2965C全套氮化鎵快充器件，QR反激架構。模塊尺寸為27*23*22.5mm，輸入支持90-264V寬電壓，輸出功率為30W，支持20V1.5A輸出。單口輸出時，最大功率為30W,支持多種主流快充協議，可為手機、平板、輕薄型筆記本電腦等設備供電。

同步整流MOS管采用CX010N06，NMOS，耐壓100V，導阻6.1mΩ，采用DFN5*6封裝。快充協議芯片選用CX2965C,該芯片支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充協議外，還支持小米CHARGE TURBO 27W協議，華為10V高壓SCP協議。CX2965C采用 ESOP8 封裝，其內部集成 10mΩ VBUS 通路管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，降低外圍元件數量，支持協調輸出功率，滿足多口充電器應用，從而簡化電路，降低成本。

誠芯微30W單口氮化鎵PD快充采用兩塊PCB板組合焊接，一塊小板用于輸入整流和輸出協議，另一塊小板焊接變壓器、初級濾波電解電容及主控芯片及氮化鎵器件等。兩塊小板的設計可以充分利用空間，并均攤發熱降低局部溫升，提供更好的使用體驗和可靠性。

誠芯微30W氮化鎵PD快充方案具有外圍精簡，效率高等多方面優勢，是市面上極具高性價比不可多得的一款“小冰塊、大能量”快充方案。
