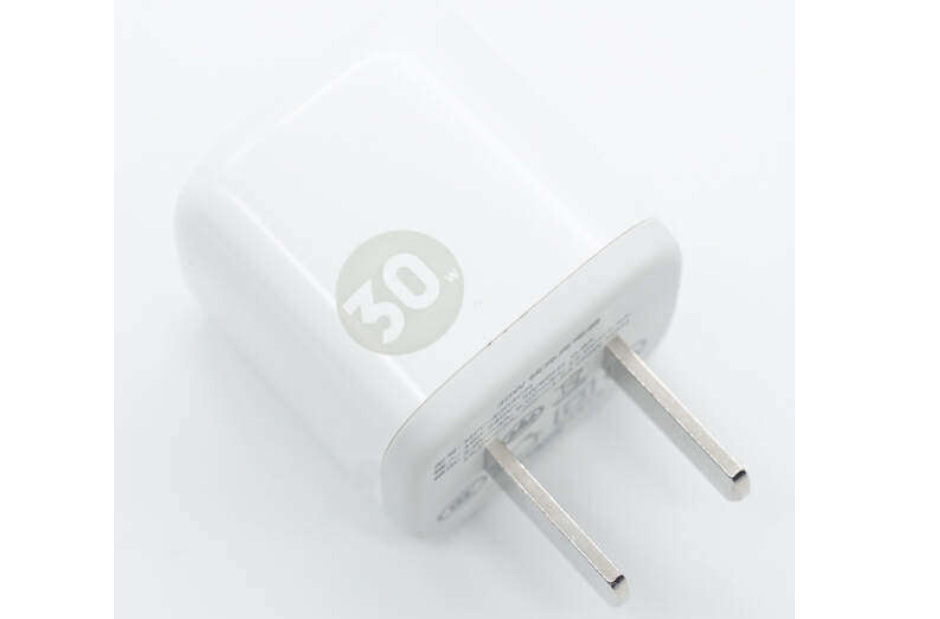

在一款小巧的MOCOLL摩可30W氮化鎵充電器上，我們可以清楚地看到主控芯片采用了CX7170Q外驅GaN芯片、同步整流控制器采用了CX7601、搭配了CX010N06同步整流MOS管等幾顆元器件構成了超精簡外圍、高性能30W迷你氮化鎵整體解決方案。輸出支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位和3.3-11V3A；3.3-16V2兩組PPS電壓檔位。且支持華為和三星手機快充，對主流手機具備了良好的快充兼容性。

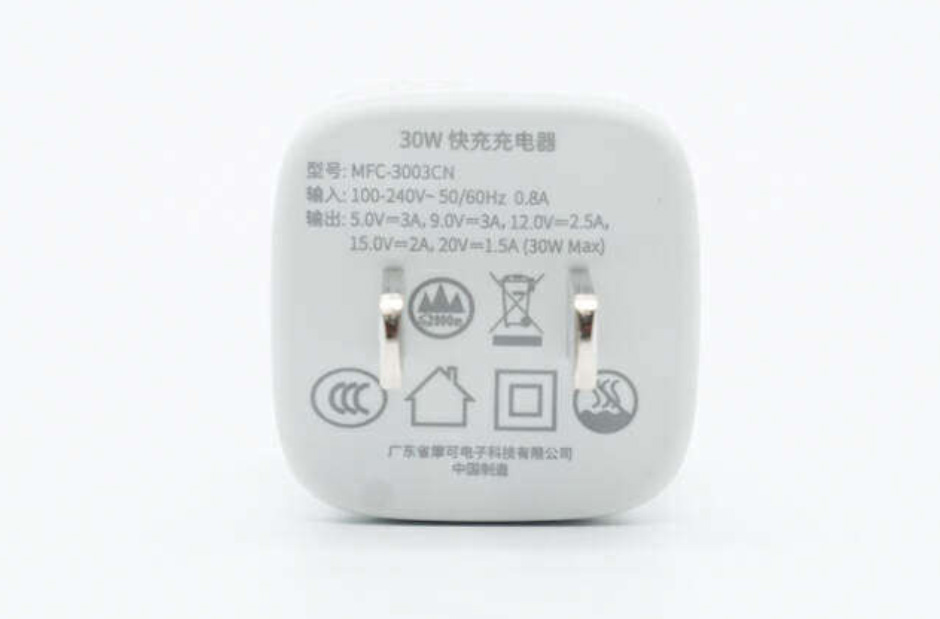

  充電器參數：

型號：MFC-3003CN

輸入：100-240V~50/60Hz 0.8A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

充電器通過了CCC認證。

制造商：廣東省摩可電子科技有限公司

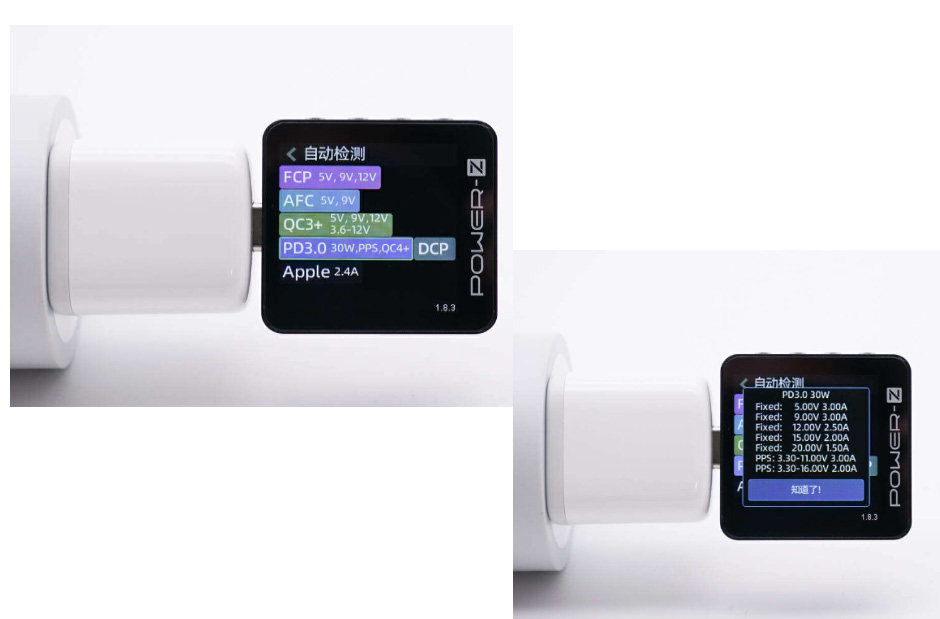

  使用ChargerLAB POWER-Z KM003C測得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充電協議。

PDO報文顯示數據如下：

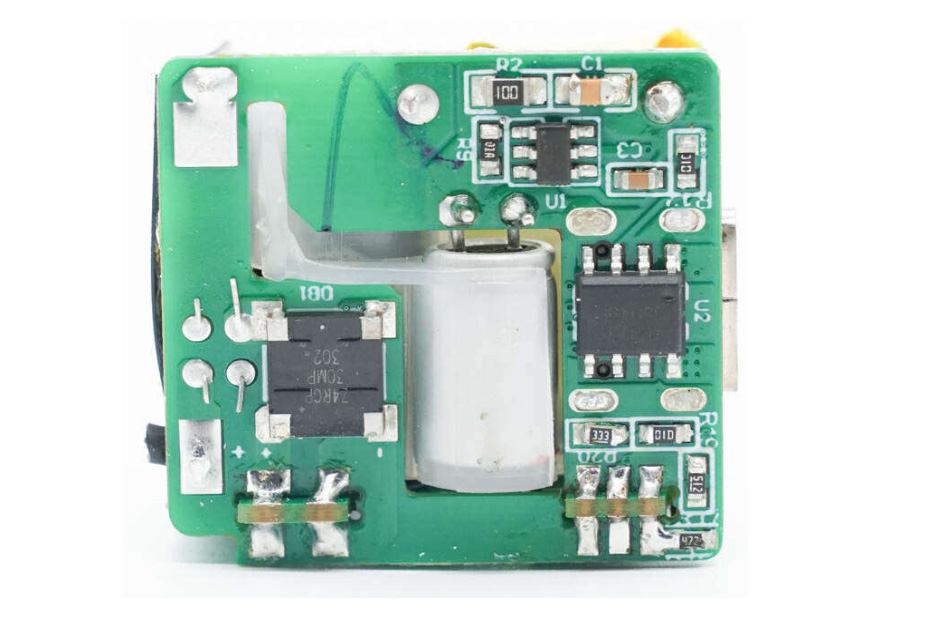

  底部小板焊接整流橋，中間鏤空設計，右側焊接同步整流控制器和協議芯片。

  垂直小板焊接氮化鎵主控芯片，氮化鎵開關管，反饋光耦和貼片Y電容。氮化鎵開關管打白膠輔助散熱。

通過對PCBA模塊的觀察，摩可這款30W氮化鎵充電器采用QR開關電源架構，同步整流，寬電壓輸出。輸出電壓由協議芯片根據負載需求通過光耦調節，

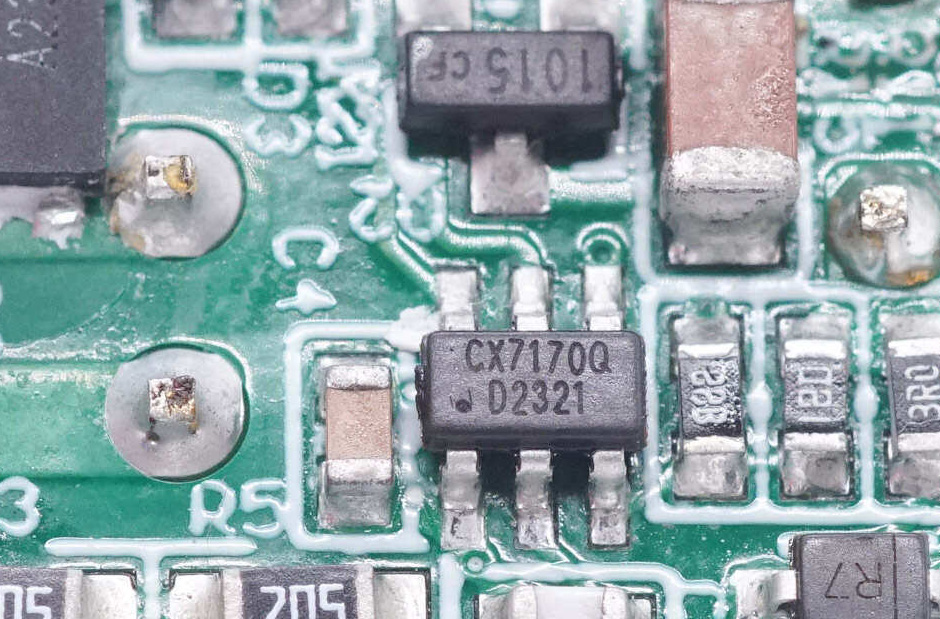

  小板另一面焊接氮化鎵主控芯片及氮化鎵開關管，氮化鎵主控芯片采用CX7170Q，是一顆直驅增強型氮化鎵器件的PWM控制器，芯片工作在準諧振模式，最高工作頻率為200kHz。輕載時突發模式運行，降低損耗，提高效率。芯片內置6V 增強型氮化鎵驅動器，能夠直接驅動增強型氮化鎵器件。

  CX71710Q內部集成了全面的保護功能，包括供電欠壓保護，供電過壓保護，輸入欠壓保護，輸入過壓保護，輸出過壓保護，反饋引腳開路和短路保護，同步整流管短路保護，電流取樣電阻開路和短路保護。芯片采用SOT23-6封裝，適用于PD快充和開關電源使用。

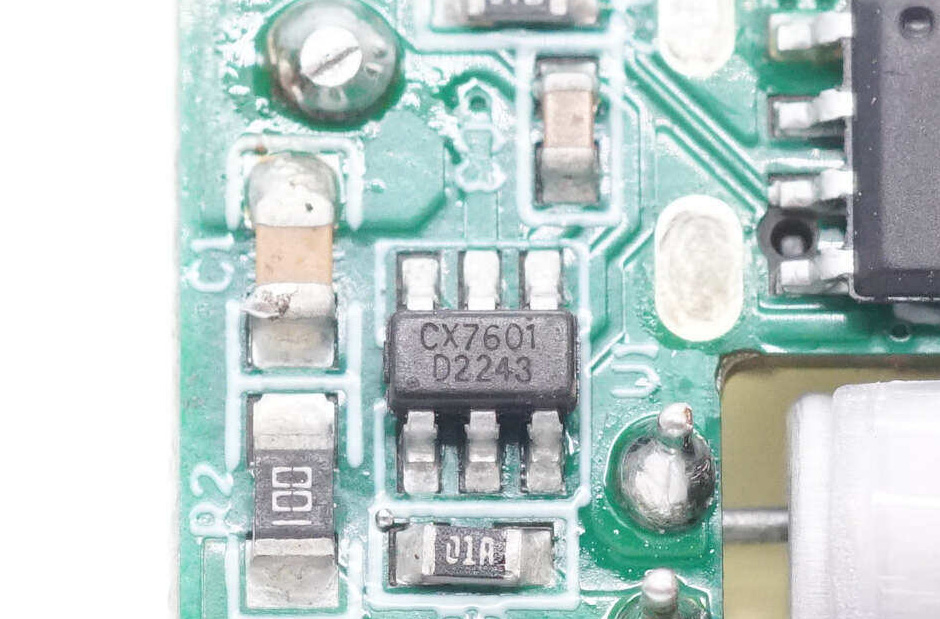

  同步整流控制器采用CX7601，是一顆高性能同步整流控制器，支持CCM/QR/DCM工作模式，支持150kHz開關頻率。CX7601內置帶電壓鉗位的圖騰柱驅動器，可直接驅動外置同步整流管，輸出峰值電流1A，可確?？焖匍_通和關閉外置同步整流管。芯片采用SOT23-6封裝，外圍元件極簡。

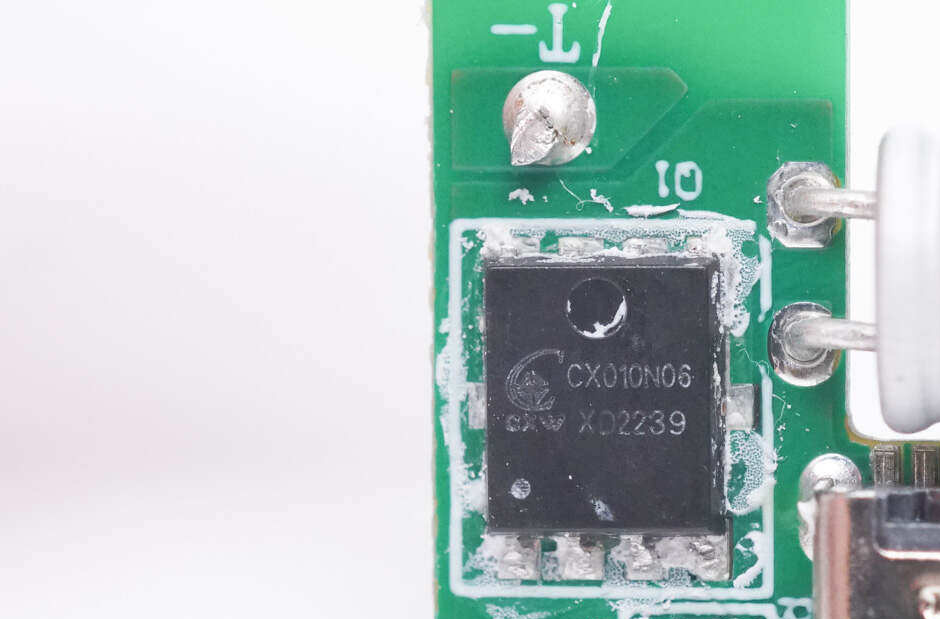

  同步整流MOS采用CX010N06，是一顆耐壓95V的NMOS，導阻6.1mΩ，采用DFN5*6-8封裝。

  該款小方塊MOCOLL摩可30W氮化鎵充電器支持30W輸出功率，具備20V輸出檔位，且支持PPS快充，可滿足蘋果手機、安卓手機和平板電腦等充電需求，整體兼容性很好。
